硫化物應(yīng)力腐蝕（Sulfide Stress Corrosion Cracking，SSCC或SSC）是應(yīng)力腐蝕（SCC）中的一個特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，在通常所說的應(yīng)力腐蝕中，環(huán)境所起的作用是以陽極溶解為主，而SSC則是以陰極充氫為主。目前SSC機(jī)理尚未被完全揭示，但目前大多數(shù)學(xué)者傾向于這種開裂是由氫導(dǎo)致，并且硫離子或硫化氫對氫向材質(zhì)內(nèi)的擴(kuò)散有一定的促進(jìn)作用。在石油、天然氣（尤其是天然氣）長輸管道中，高壓高強(qiáng)度管道的硫化物應(yīng)力腐蝕開裂會引發(fā)重大的安全事故，因此需要評價管線鋼的抗SSC性能，保證管道的安全。
試驗方案 | 試驗標(biāo)準(zhǔn) | 樣品要求 | 備注 |
A法-標(biāo)準(zhǔn)拉伸 | NACE TM0177-2005 GB/T4157-2006 ASTM G39-99 ISO 7539-2011 模擬工況試驗 | 另提供圖紙 | 溫度：25±3°C 受力：屈服強(qiáng)度80%或用戶自定 試驗介質(zhì) ： 溶液A：氯化納5%、冰乙酸0.5%、飽和硫化氫溶液 溶液B：氯化納5%、冰乙酸0.23%、乙酸鈉0.4%、飽和硫化氫溶液 評定：斷裂及裂紋 |
B法-標(biāo)準(zhǔn)彎曲 | 美標(biāo)（三點彎）：67.3mm*4.57mm*1.52mm 國標(biāo)（兩點）：寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm | ||
C法-C形環(huán) | 美標(biāo)：外徑≥15.9mm 國標(biāo)：外徑≥15mm具體參照圖紙 | ||
D法-標(biāo)準(zhǔn)雙懸臂梁 | 中美標(biāo)：110mm*30mm*10mm | ||
四點彎曲法 | 長110mm-250mm，寬15mm-50mm，厚度客供 | ||
GHSC硫化氫電偶腐蝕 | NACE TM0177-2005 | 參考硫化氫試驗條件 | GHSC試驗應(yīng)按上述對SSC試驗規(guī)定的要求進(jìn)行，并滿足下列附加的要求、選擇和說明。 a)CRA試樣與完全浸入試驗溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對于特定應(yīng)用的評定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。 b)試驗環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對于特定應(yīng)用的評定，可采用E2.5中所述的SSC試驗環(huán)境。 |

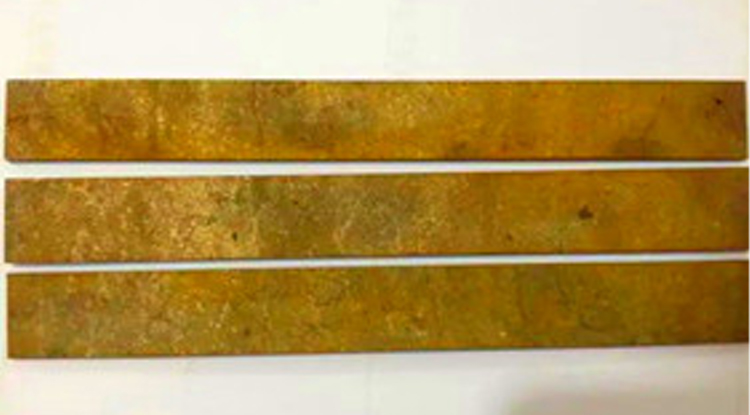

取樣要求
>>拉伸法：試樣長度≥100mm，工作段應(yīng)長25.4mm，直徑6.35±0.13mm。每組三個試樣
>>彎梁法：美標(biāo)（三點彎）：67.3mm*4.57mm*1.52mm 國標(biāo)（兩點）：寬15-25mm，長110mm-255mm，厚度要求0.8-1.8mm
>>C型法：外徑≥15.9mm 國標(biāo)：外徑≥15mm具體參照圖紙
>>雙懸臂梁： 常規(guī)樣品≥101.6*25.4*9.35mm；薄樣品T≥4.76mm
>>四點彎：長110mm-250mm，寬15mm-50mm，厚度客供（如5mm）
座 機(jī)：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
