喷水白丝蜜臀av久久av,国产精品19p,中文原创av

權(quán)威公正傳遞信任
彰顯品質(zhì) 創(chuàng)造價值

鍍層附著力檢測

● 想了解產(chǎn)品涂鍍層質(zhì)量狀況；

● 想改進涂鍍層技術(shù)與工藝；

● 想提升產(chǎn)品表面性能；

● 想延長產(chǎn)品使用壽命。

● 資質(zhì)全 ● 出報告快 ● 數(shù)據(jù)準 ● 服務好

詳細介紹

鍍層附著力指的是鍍層與基材之間的結(jié)合力，也稱附著強度、結(jié)合強度，它是鍍層質(zhì)量好壞的一個重要指標。鍍層附著力好，意味著鍍層不易剝落，能夠長時間保持在基材上。附著力不足，鍍層容易脫落，導致產(chǎn)品無法使用或使用壽命大大縮短。

鍍層附著力的檢測方法主要有劃格法、彎曲法、銼刀法、熱震法等。

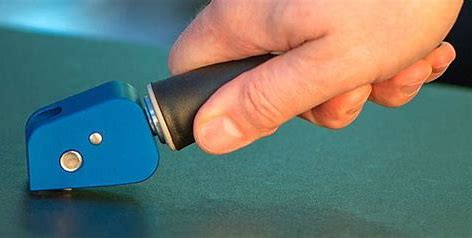

劃格試驗：

用30°刀刃的硬質(zhì)剛劃線刀具，劃兩條間距約2mm的平行線。在劃平行線時，應施加足夠的壓力，確保刀刃穿過覆蓋層切割到基體金屬。如果在各線之間的任一部分的覆蓋層從基體金屬上剝落，則認為覆蓋層未通過附著力測試。

也可參照GB/T 9286的方法劃邊長為1mm的方格，觀察在此區(qū)域內(nèi)的覆蓋層是否從基體金屬上剝落。

適用鍍層：Au、Ag、Cu、Ni、Ni+Cr、Zn、Cd。

彎曲試驗：

用手或夾鉗把試樣快速反復彎曲。直到試樣斷裂，也可使用合適的機器來控制彎曲的速度和半徑。然后檢查斷口，確定覆蓋層是否剝離或者覆蓋層能否用刀或鑿子除去。只要出現(xiàn)覆蓋層剝離、碎屑剝離或片狀剝離，即可認為未通過附著力測試。

適用鍍層：Cu、Ni、Ni+Cr、Sn+Ni。

銼刀試驗：

鋸下一塊帶有覆蓋層的工件，夾在臺鉗上，然后用一粗銼刀（只有一排鋸齒）與覆蓋層表面成45°夾角進行銼削，如果覆蓋層不出現(xiàn)分離，即可認為覆蓋層結(jié)合力良好。本試驗不適用于很薄的覆蓋層，以及鋅、鎘等軟鍍層。

適用鍍層：Ni、Ni+Cr、Sn+Ni。

熱震試驗：

將試樣在爐中加熱到一定溫度并保持足夠時間后，把試樣放入室溫下的水中驟冷，覆蓋層不應出現(xiàn)從基體金屬上分離的現(xiàn)象，例如起泡、片狀剝離或分層剝離。本試驗適用于覆蓋層與基體金屬之間膨脹系數(shù)明顯不同的情況，對于易氧化的金屬應在惰性氣氛、還原氣氛或適當?shù)囊后w中加熱。

適用鍍層：Cr、Cu、Ni、Ni+Cr、Ag、Sn、Sn+Ni。

標準參考：

GB/T 5270-2024 金屬基體上的金屬覆蓋層電沉積和化學沉積層附著強度試驗方法評述

SJ 20130A-2018 金屬鍍層附著強度的檢測方法

ASTM B571-23 金屬覆蓋層定性附著力試驗的標準實施規(guī)程

JIS H 8504：1999 金屬覆蓋層附著力試驗
