非金屬夾雜物是在冶煉過程中，少量爐渣、耐火料材及冶煉中反應(yīng)產(chǎn)物進入金屬液而形成的。廣泛指金屬基體中不具有金屬性質(zhì)的氧化物、硫化物、硅酸鹽和氮化物等，非金屬夾雜物破壞了金屬基體的連續(xù)性，致使材料的塑性、韌性降低和疲勞性能降低，使其冷熱加工性能乃至某些物理性能變壞，因此常作為衡量金屬質(zhì)量的重要指標。

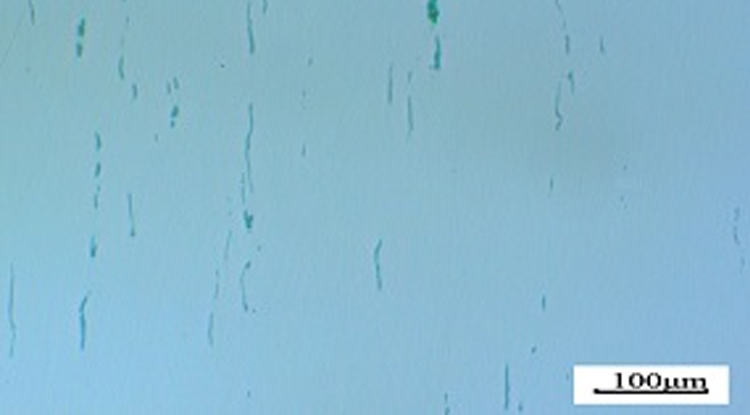

夾雜物分類（以鋼為例）：A類（硫化物）、B類（氧化鋁類）、C類（硅酸鹽類）、D類（環(huán)狀氧化物類）、DS類（單顆粒球狀類）
目的：金屬中非金屬夾雜物含量的測定
檢驗步驟：切割（鑲嵌）——磨光——拋光——吹干——觀察評定
測試標準：
GB/T 10561 鋼中非金屬夾雜物含量的測定
ASTM E45 Standard Test Methods forDetermining the Inclusion Content of Steel
ISO 4967 Steel -Determination of content of nonmetallic inclusions -Micrographic method using standard diagrams

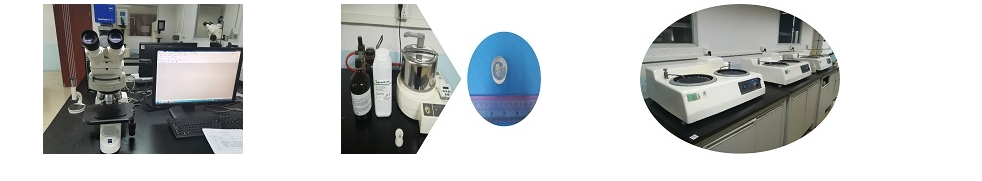

測試儀器
試樣的取樣部位和方向
夾雜物形態(tài)很大程度上取決于鋼材壓縮變形程度，只有在變形度相似的試樣還制備的截面上才能進行結(jié)果的比較。用于測量夾雜物的試樣的拋光面面積約為 200mm2（20mmx10mm），并且平行于鋼材縱軸，位于鋼材外表面到中心的中間位置。
直徑或邊長 ＞40mm 的鋼棒或鋼坯，檢驗面為鋼材外表面到中心的中間位置的部分徑向截面。
直徑或邊長 ＞25mm、≤40mm 的鋼棒或鋼坯，檢驗面為通過直徑的截面的一半。
直徑戶邊長 ≤25mm 的鋼棒，檢驗面為通過直徑的整個截面，其長度應(yīng)保證得到約的檢驗面積200mm2 的檢驗面積。
厚度 ≤25mm 的鋼板，檢驗面位于寬度 1/4 處的全厚度截面。
厚度 ＞25mm、≤40mm 的鋼材，檢驗面位于寬度 1/4 處和從鋼板表面到中心的位置，檢驗面位于鋼板厚度的 1/2 處截面。
厚度＞50mm 的鋼板，檢驗面位于寬度1/4處和從鋼板表面到中心的位置，檢驗面位于鋼板厚度的 1/4 處截面。
座 機：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號2、3樓
抖音二維碼
微信公眾號
微信客服
金屬材料檢測
倉儲貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
