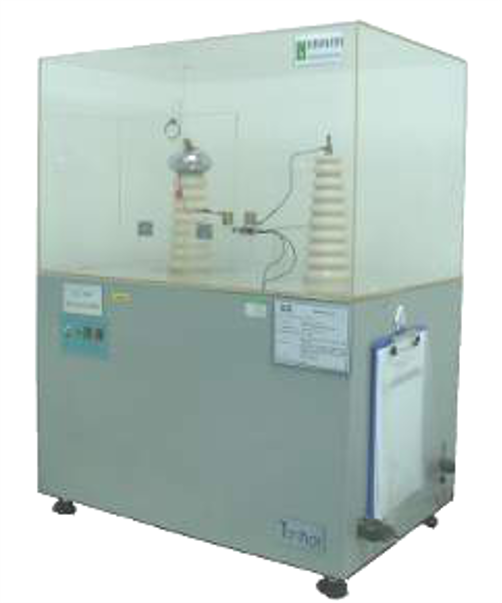

對(duì)試樣施加交流或直流電壓，測定試樣被擊穿時(shí)的瞬時(shí)電壓或電氣強(qiáng)度。
備注：測試儀器通過電流限制值（一般60mA）判斷試驗(yàn)結(jié)束與否。
1 .擊穿電壓( breakdown voltage)：
在規(guī)定的試驗(yàn)條件下或在使用中絕緣材料發(fā)生擊穿時(shí)的電壓。
2 .電氣強(qiáng)度(dielectric strength)：
電氣強(qiáng)度即介電強(qiáng)度，是指給介質(zhì)施加電壓后,當(dāng)電壓超過某一極限值時(shí),通過電介質(zhì)的電流急劇增加,電介質(zhì)的介電性能被破壞,這種現(xiàn)象稱為電介質(zhì)擊穿,這時(shí)的電壓稱為擊穿電壓,相應(yīng)的電氣強(qiáng)度稱為電介質(zhì)介電強(qiáng)度 。
3. 閃絡(luò)(flashover)：
試樣和電極周圍的氣體或液體媒質(zhì)承受電應(yīng)力作用時(shí)，其絕緣性能損壞，由此引起的試驗(yàn)回路電流。注：碳化通道的出現(xiàn)或穿透試樣的擊穿可用于區(qū)分試驗(yàn)是擊穿還是閃絡(luò)。
| 測試電壓類型 交流電壓（60HZ變頻 ）與直流電壓 補(bǔ)充： 1. 選擇直流或者交流電壓取決于擬采用的擊穿試驗(yàn)?zāi)康?，在某種程度上取決于材料實(shí)際應(yīng)用的場合； 2. 對(duì)于大多數(shù)材料，直流擊穿電壓高于交流擊穿電壓的峰值，對(duì)許多材料，特別是那些不均勻材料，直流擊穿電壓會(huì)比交流擊穿電壓高三倍或更多。 升壓速率：500v/min ，2000v/min 最大測試電壓：50KV |

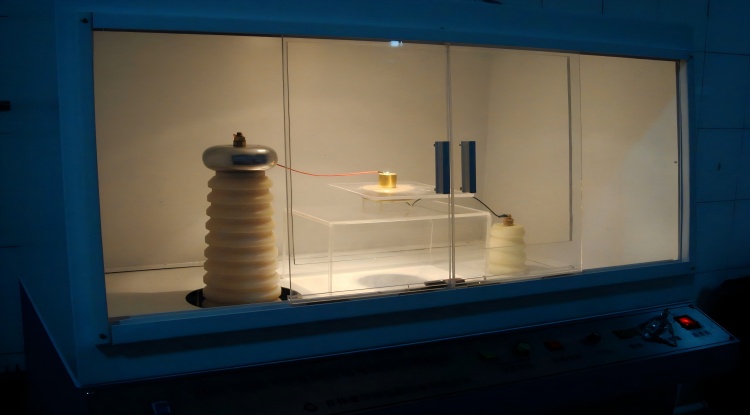

測試方法
1.短時(shí)試驗(yàn)：將試驗(yàn)電壓由零開始以均勻的速率上升直至擊穿發(fā)生。對(duì)試樣選擇升壓速率，應(yīng)使大多數(shù)擊穿發(fā)生在10s~20s之間。對(duì)于大多數(shù)材料，通常使用500V/s的升壓速率。推薦凡有可能的場合應(yīng)選擇下列速率：500，1000，2000V/s。
2.逐級(jí)升壓試驗(yàn)：以短時(shí)試驗(yàn)時(shí)擊穿電壓值的50%為初始電壓，每隔60s，增加一定的電壓直至試樣擊穿。增加電壓值為初始電壓值的10%。試樣被擊穿時(shí)應(yīng)有4~10個(gè)階梯，而且時(shí)間為：120s~720s.
3.耐壓測試：以一定的升壓速率把電壓升到某一個(gè)值（客戶要求），保持一段時(shí)間，測量試樣是否被擊穿。
影響因素
試樣的狀態(tài)
1）試樣的厚度及其均勻性，是否存在機(jī)械應(yīng)力；
2）試樣的預(yù)處理；
3）是否存在孔隙，水分或者雜質(zhì)。
試驗(yàn)條件
1）施加電壓的頻率，升壓的速率和加壓的時(shí)間；
2）環(huán)境溫度，氣壓和濕度；
3）電極的形狀，尺寸和導(dǎo)熱系數(shù)
4）周圍介質(zhì)的電，熱特性（現(xiàn)用的是10#變壓器油）
座 機(jī)：0755-23324072
郵 箱：anpu@anpucn.com
地 址：廣東省深圳市寶安區(qū)松崗街道寶安大道8728號(hào)2、3樓
抖音二維碼
微信公眾號(hào)
微信客服
金屬材料檢測
倉儲(chǔ)貨架檢測
無損探傷檢測
高分子及復(fù)合材料
涂鍍產(chǎn)品檢測
可靠性測試
失效分析
環(huán)保測試
