日本美女a级片,久久夜av,欧美狠狠插

權(quán)威公正傳遞信任
彰顯品質(zhì) 創(chuàng)造價(jià)值

緊固件氫脆試驗(yàn)

詳細(xì)介紹

螺栓在靜荷重狀態(tài)下，經(jīng)過一時(shí)間，外觀上無任何塑性變形。但突然發(fā)生脆性破壞之現(xiàn)象稱為延遲性破壞（氫脆）。

目的

本試驗(yàn)?zāi)茉u(píng)估工藝狀態(tài)和技術(shù)狀態(tài)的差異和變化，確定不同工藝的不同效果，包括鍍前處理和為減少緊固件中的游離氫而進(jìn)行的鍍后處理(烘烤)。檢驗(yàn)產(chǎn)品中是否存在游離的氫。

產(chǎn)生氫脆的原因

1. 外在原因：腐蝕環(huán)境（海岸地區(qū)，工業(yè)地區(qū)等）、溫度（溫度差很大地區(qū)）。

2. 內(nèi)在原因：螺栓之強(qiáng)度水準(zhǔn), 化學(xué)成分,非金屬介在物。

3. 表面處理之影響。

適用范圍

所有鋼制的螺栓、螺釘、螺柱、自攻、鉆尾、自擠釘、螺母、墊圈

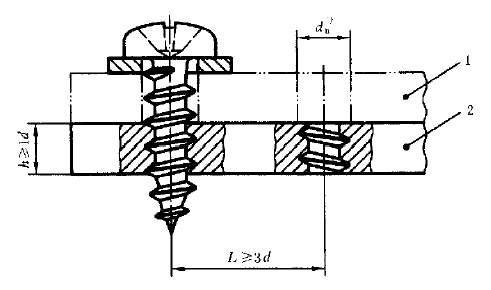

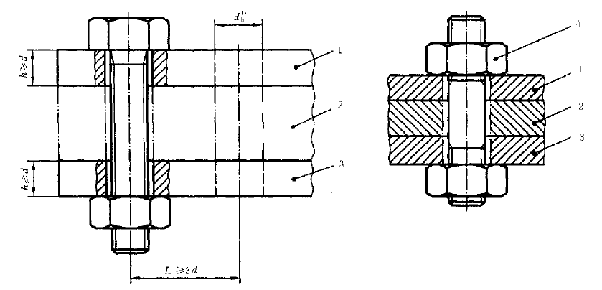

螺栓，螺釘，螺柱適用	自擠，自攻，自鉆自攻螺釘適用

試驗(yàn)方法

1. 本試驗(yàn)的溫度范圍為10~35℃。

2. 如試驗(yàn)在最終制造工序之后，不能超過24h進(jìn)行，如過24h，查出氫脆的機(jī)率會(huì)明顯減少。

3. 每批取5PCS試樣測(cè)出平均值和最大，最小值之間的差值，取平均值作為擰緊扭矩值。

4. 將試樣擰入夾具中( 擰緊速度:20r/min )；該試驗(yàn)應(yīng)保持48h以上。每隔24h應(yīng)再次擰緊到初始應(yīng)力或扭矩。

說明

1. 本試驗(yàn)僅適用于過程控制，可在任何制造工序之后進(jìn)行，但并不作為驗(yàn)收試驗(yàn)的項(xiàng)目。

2. 本試驗(yàn)?zāi)茉u(píng)估工藝狀態(tài)和技術(shù)狀態(tài)的差異和變化，確定不同工藝的不同效果，包括鍍前處理和為減少緊固件中的游離氫而進(jìn)行的鍍后處理(烘烤)。

3. 如果試驗(yàn)在最終制造工序之后，并超過24h以上進(jìn)行，查出氫脆的機(jī)率會(huì)明顯減少。所以在正常悄況下，這種試驗(yàn)不適用于驗(yàn)收試驗(yàn)。

4. 對(duì)于L< 2.5d 的短螺釘，只用一塊帶有預(yù)制螺紋孔的鋼板，螺釘可直接擰人鋼板，不需要使用螺母，而用螺釘頭擰緊。鋼板的性能應(yīng)與上壓板的相同。

應(yīng)用標(biāo)準(zhǔn)

ISO 15330-1999 緊固件檢查氫脆用預(yù)載荷試驗(yàn) 平行支承面法

GB/T 3098.17-2000 緊固件機(jī)械性能檢查氫脆用預(yù)載荷試驗(yàn)

<pre id="aotvg"></pre>
